シェル&チューブ式 熱交換器
特長
- 円筒内に多数の鋼管を配置し、その鋼管内に熱源ガスを通す方式の熱交換器です。管外を予熱ガスがチューブに直交流になるようにバッフルプレートを設けます。
- かなりの含塵ガス（例：下水汚泥処理設備）も鋼管内を高速で通すことにより、ダストの付着を防止することが出来ます。
- 熱源ガス温度850℃、予熱ガス温度600℃まで、高温予熱が出来ます。
- 自立式塔状で設置スペースが少なくなります。
- 管外に冷却水を流しガスクーラーとしても利用できます。

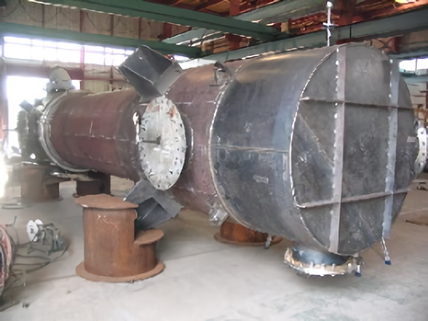

納入事例
◆ 食品製薬
| 設備名 | 反応器 |
| 用途 | 空気予熱 |
| 伝熱面積 | 375㎡ |
| 熱源温度 入口/出口（℃） | 373/184 |
| 受熱温度 入口/出口（℃） | 85/288 |
| 熱源側流量（㎥N/h） | 11,933 |
| 受熱側流量（㎥N/h） | 3,264 |
| 形式 | 向流 |

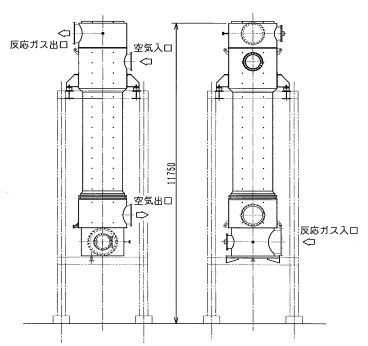

参考用レイアウト
製品質量：18.1ton
