蛇管式 熱交換器
特長

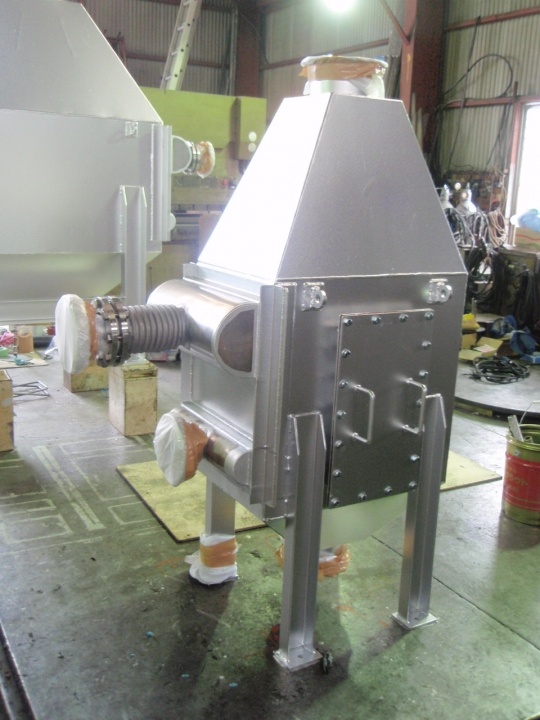

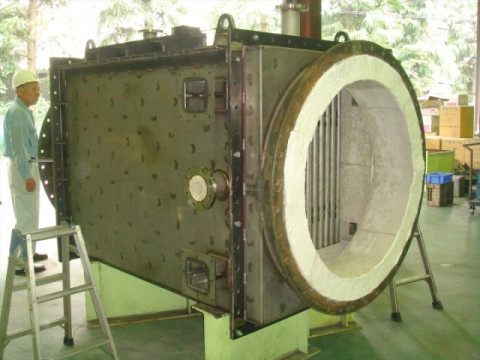

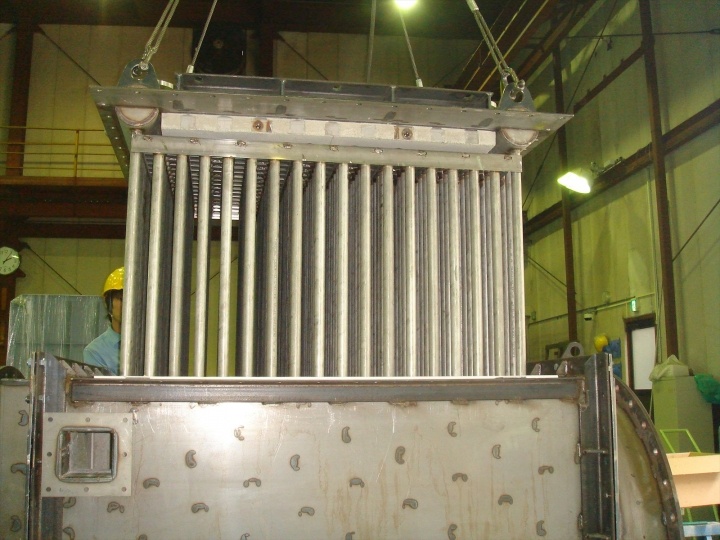

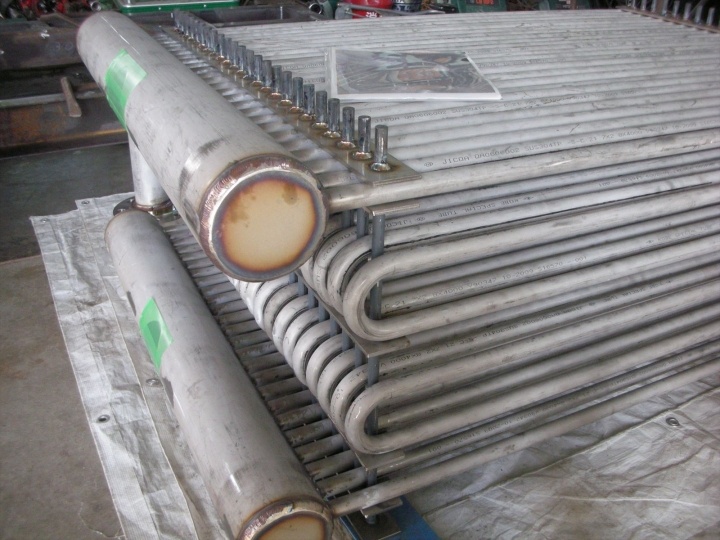

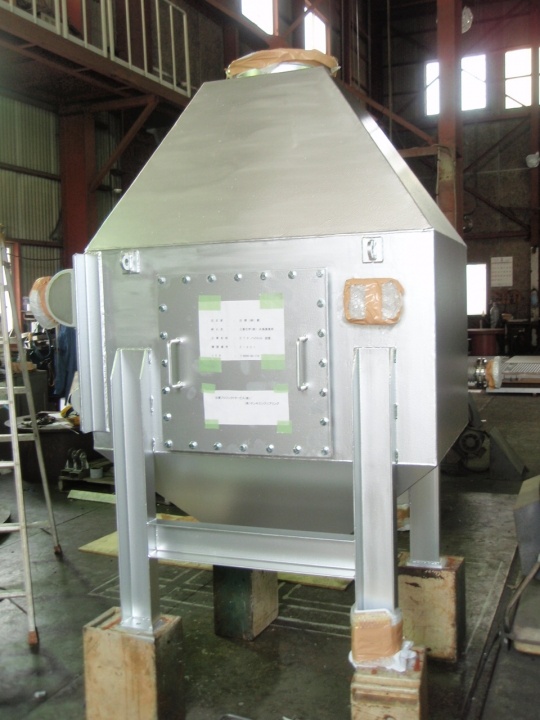

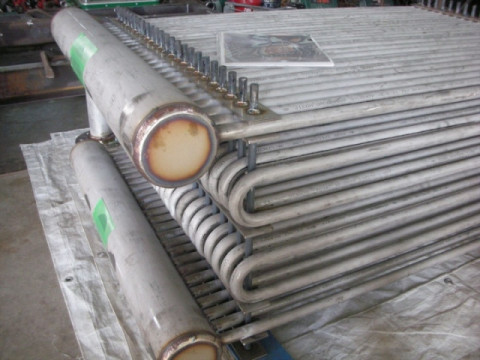

- 熱交換部に蛇行曲げした鋼管を使用した熱交換器です。鋼管内は高圧ガスに対応できます。
- 高い伝熱性能を得る為に、管外は熱源がチューブに直交するように流し、冷却効果を上げる為に高速で通します。
- チューブに水を通し、排熱ガスを利用した温水器としても利用できます。
納入事例
◆ 化学
| 設備名 | DTPパイロット装置 |
| 用途 | 反応ガス冷却 |
| 伝熱面積 | 10.7㎡ |
| 熱源温度 入口/出口（℃） | 560/150 |
| 受熱温度 入口/出口（℃） | 30/90 |
| 熱源側流量（㎥N/h） | 259 |
| 受熱側流量（㎥N/h） | 3116 |
| 形式 | 向流1パス |

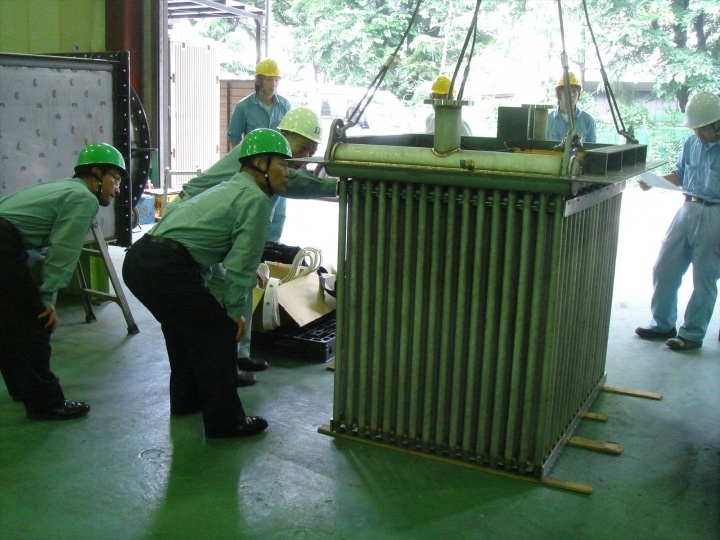

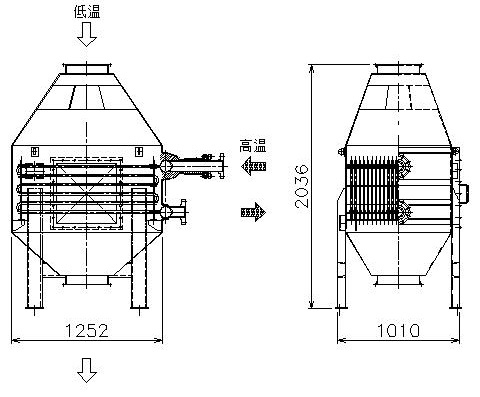

参考用レイアウト
製品質量：0.8ton
