二重円筒型 熱交換器
特長
- 高温の熱源ガス（800℃以上）を利用するガスーガス式熱交換器です。高温の熱源ガスを利用し予熱ガスを650℃まで加熱出来ます。
- 同心円状に取付けられた内筒の内側に熱源ガスを流し、内・外筒の間を高速で予熱ガスを流します。
- 内筒の外面には予熱ガスによる冷却効果を高める為、多数のフィンが取付けられています。
- ガス輻射は熱源ガス中のCO2ガスとH2Oガスによるのでこれらのガス濃度が高く、高温ガスを利用するのに適しております。
実績・事例 |
|
|
納入事例
◆ ガラス窯業
| 設備名 | AF建設用 |
| 用途 | 空気予熱 |
| 伝熱面積 | 53.3㎡ |
| 熱源温度 入口/出口（℃） | 1250/908 |
| 受熱温度 入口/出口（℃） | 30/645 |
| 熱源側流量（㎥N/h） | 11,600 |
| 受熱側流量（㎥N/h） | 8,000 |
| 形式 | 並流 |

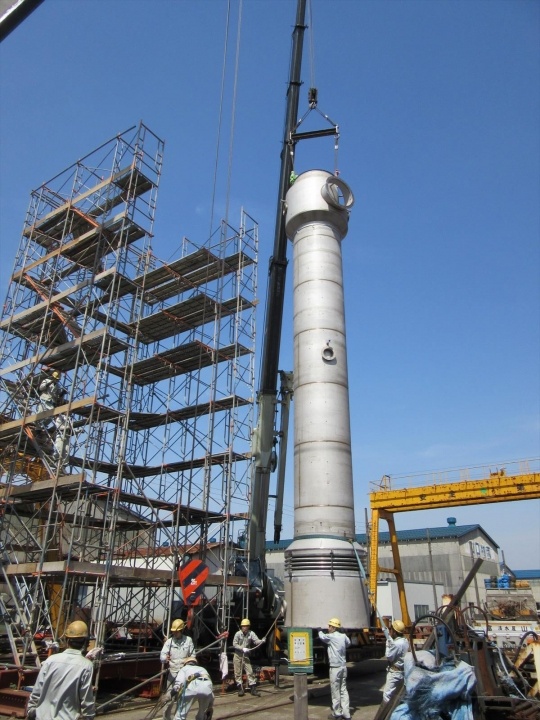

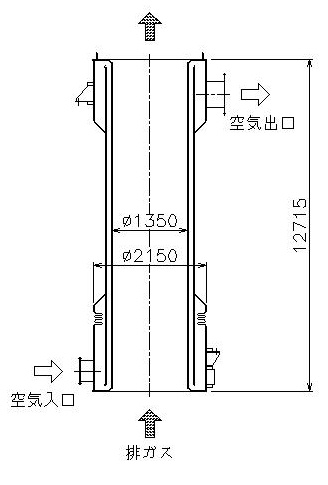

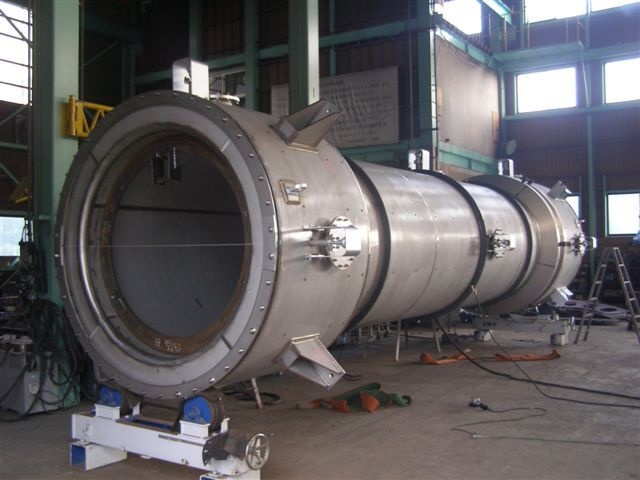

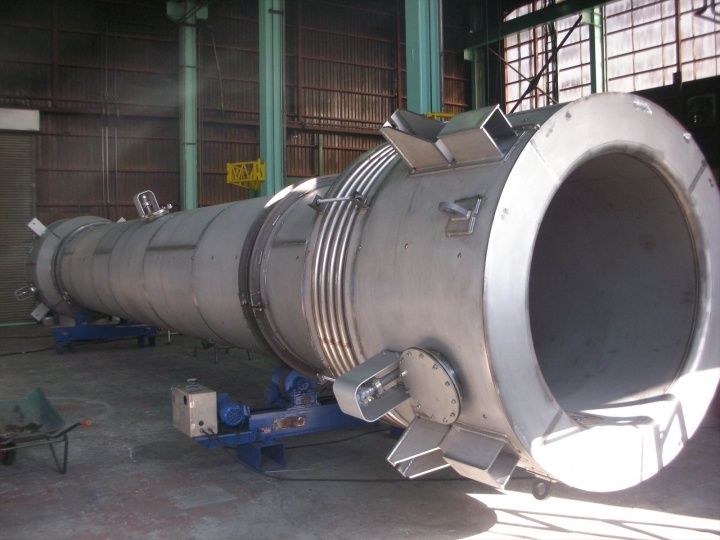

参考用レイアウト
製品質量：11ton
